本工程项目单机配电箱配备的是一台656KW柴油发电机组，15秒内应急自起动与市电进行切换，起电流保护作用。此方案单机配电箱元件即专门针对作为应急电源和备用照明电源的656KW广西顶博发电机组制造试运行而制订。

柴油车风能发交流接触器组配电盘箱的功用： 1、合理有效的分摊用电量。 2、方便快捷对电路系统的启闭实际操作。 3、有较高的安全卫生加固中等级，能更直观的现示集成运放的导通壮态。

项目名称：656KW静音带发减速冷水机组单机配电箱主要元件明细清单
供电系统箱通常构件菜单
数字序号	名号	金桥铜业跨接线的截面积大小金桥铜业跨接线的截面积大小	机构	用量	服务商
1	塑壳负荷开关	NXM-1250S/3300 1250A	台	1	正泰
2	风能发电动工作机组操纵器	HGM6110	只	1	众智
3	发电量机电机转速把控好器	C2002	只	1	孚创
4	直流电压电压模组	DC24V	只	1	众智
5	中小型中部继电气	HH54P    DC24V	只	2	正泰
6	长安小型中央继小家电	HH54P AC220V	只	1	正泰
7	急停接钮	LA37-11MZS红	只	1	国优
8	开关按钮	LA37-11X/2黑	只	1	国优
9	熔断机制器	RT14-20/6A	套	5	正泰
10	主铜排	TMY-50*8	米	1.2	国优
11	零排	TMY-40*4	米	0.3	国优
12	辅材费		台	2	国优

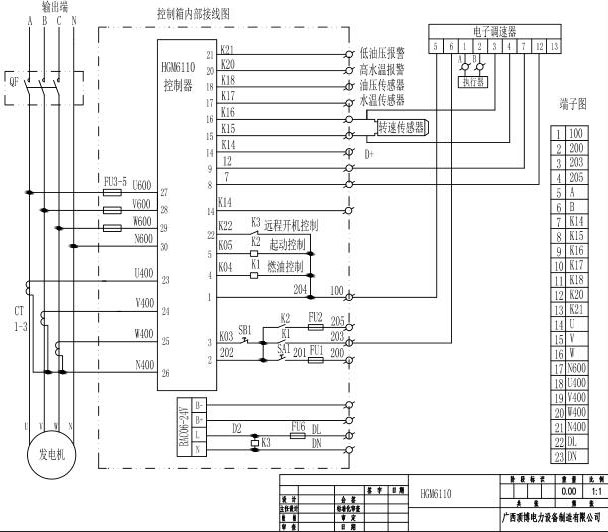

656KW广西顶博发电机组制造单机配电箱元件线路图
